描述

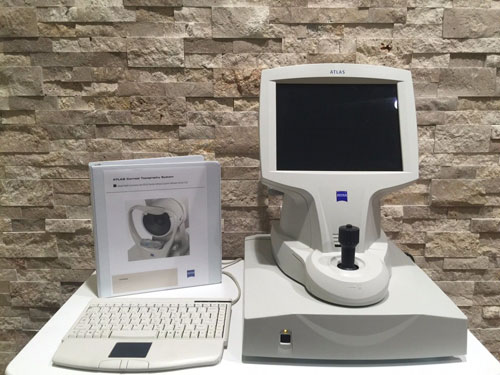

9000地图集是卡尔蔡司提供的最好和最可靠的地形学家之一。凭借其专利的锥焦点对准系统和弧步算法，Atlas 9000提供亚微米的仰角精度。使用三角测量，先进的ATLAS Arc-Step算法提供可靠的表面重建，22环Placido盘优化，以避免环交叉，这意味着可靠的结果为广泛的患者，和长，舒适的70毫米工作距离最大限度地减少聚焦误差在“小锥”系统。

关键特性

• 通过将ATLAS Placido椎间盘技术与Visante OCT测厚技术相结合，Visante Omni现在可以提供全面的前后地形图。
• 经验证的Placido磁盘技术，具有专利的聚焦锥™ 校准系统
• SmartCapture™图像分析技术在对齐过程中分析多个图像，并自动选择最高质量的图像
• 精装™ II隐形眼镜软件有助于简化透气（GP）镜片的安装，并引导您完成困难和专业的安装
• 与上一代ATLAS角膜地形图系统数据兼容，便于数据管理和患者随访
• SmartCapture在对齐过程中每秒分析15幅数字图像，并自动选择最高质量的图像
• 下一代图像处理提供了更可重复，可靠的结果，即使在困难的情况下
• 减少对操作员技术的依赖意味着更高的效率和更少的重复检查
• 角膜波前分析将角膜地形图提升到一个新的维度。
• 利用光线追踪技术，ATLAS显示高阶角膜像差，为患者教育和治疗计划提供有价值的见解。
• 对患者进行高阶像差教育，并模拟视力
• 用图像模拟和点扩散函数评估角膜屈光度
• 采用泽尼克分析测量角膜球差，优化非球面人工晶体的选择
• 观察个体高阶角膜像差的影响
• 通过调制传递函数（MTF）查看对比度灵敏度的变化
• 在两种照明水平(暗焦和光焦@ 700nm)下测量瞳孔大小，可以洞察不同光照条件下的光学区
• 观察LASIK或角膜塑形术治疗中心与瞳孔中心的关系，以评估治疗效果
• 通过了解患者在两种照明水平下的瞳孔大小，改进多焦隐形眼镜的选择
• 使用自动水平可见光圈直径（HVID）meCompact简化隐形眼镜的选择和安装，集成系统具有强大的计算机和分析软件
• 独特的颏托位置，易于图像捕捉和广泛的周边覆盖，并自动检测OD/OS
• 即使是对光线最敏感的患者，也可以使用不可见的Placido环照明

工作距离：70毫米

视野：17毫米x14.5毫米

Placido环：22个（上18个，下22个）

照明源：非可见红外（950 nm）LED

光学:1280×1024像素分辨率的数字CMOS相机

曲率

• 测量范围:15至95d(3.5至22.5 mm)
• 精度:±0.05 D(±0.01 mm)
• 重现性:±0.10 D(±0.02 mm)

HVID（白色到白色）

• 测量范围：10.0至14.0毫米
• 分辨率：0.1毫米

瞳孔计

• 采集图像：暗视和明视（700 nm）
• 测量范围:0.5 ~ 11.0 mm
• 分辨率：0.1毫米

的观点

• 轴向曲率
• 切向曲率
• 海拔(最佳球)
• 不规则(最佳椭球)
• 视频角膜镜（光环、暗视、明视）
• 角膜散光计
• 折射力
• 平均曲率
• 角膜波前
• 图像仿真
• 点扩展函数(PSF)
• 调制传递函数（MTF）

报告显示

• 单视图
• 概述
• OD/OS比较
• 区别
• 随着时间的推移的趋势
• 习俗

尺寸/重量

• 长x宽x高(cm)
• 39磅（17.7千克）

电气:100-240V~: 50/60Hz, 2-1A
